產品概述
KYN61-40.5開關設備配置性能優良的ZN85A,ZN85B真空斷路器或施耐德公司SF1、SF2或ABB公司HD4或阿爾斯公司FP系列六氟化硫斷路器。柜體采用組裝結構，提高了外觀質量和制造精度;母線采用熱縮絕緣材料或環氧涂覆的絕緣手段，優化電極形狀，柜體結構緊湊，并具備完善的“五防”功能。
KYN61-40.5開關設備使用在40.5kV三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業的配電室接受與分配電能之用;對電路具有控制、保護和監測等功能。除廣泛用于一般電力系統,還可以使用于頻繁操作的場所。本產品符合GB3906《3~35kV交流金屬封閉開關設備》:GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298,IEC62271-200《額定電壓1KV以 上52KV及以下交流金屬外殼開關設備和控制設備》、IEC60694《高壓開關設備和控制設備共用條款》標準的要求。

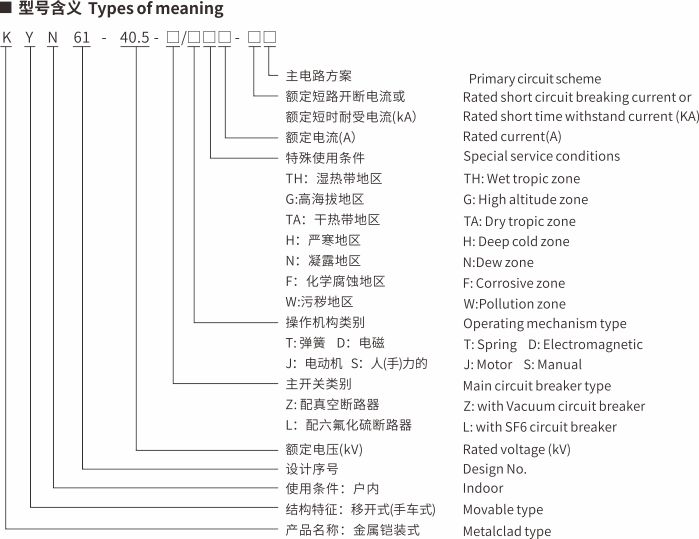

型號及特點
正常使用條件 Normalserviceconditions
● 環境溫度:上限+40℃，下限-15°C(特殊工藝下，可達-45°C);技術參數
KYN61-40.5開關柜額定參數Main technical data of the switchgear
| 名稱Description | 單位Unit | 參數Specifications | |
| 額定電壓Rated voltage | kV | 40.5 | |
| 額定電流Rated current | A | 400,630,800,125,016,000,000 | |
|
額定短路開斷電流 Rated short-circuit breaking current |
kA | 2,531.5 | |
|
額定短路關合電流 Rated short-circuit making current |
kA | 63,80 | |
| 動穩定電流（峰值）Rated peak withstand current (peak) | kA | 63,80 | |
|
4s熱穩定電流（有效值） 4s Short-time withstand cur「ent (rms) |
kA | 2,531.5 | |
| 額定絕緣水平 Rated insulation level |
雷電沖擊耐壓 Rated lighting impulse withstand voltage |
kV | 185 |
|
主回路lmin工頻耐壓 Rated power frequency withstand voltage(lmin) |
kV | 95 | |
|
外形尺寸（寬×深×高） Dimensions(W×D×H) |
配 with ZN85A | m | l.2×2.6×2.4 |
| 配 with ZN85B | m | 1.4×2.8×2.8 | |
|
防護等級 Degree of protection |
外殼/內部 Shell/internal |
m | IP4X/IP2X |
| 名稱Description | 單位Unit | 參數Specifications | |
| 額定電壓Rated voltage | kV | 40.5 | |
| 額定電流Rated current | A | 1250,1600,2000 | |
|
額定短路開斷電流 Rated short-circuit breaking current |
kA | 25,31.5 | |
|
額定短路關合電流 Rated short-circuit making current |
kA | 63,80 | |
| 動穩定電流（峰值）Rated peak withstand current (peak) | kA | 63,80 | |
|
4s熱穩定電流（有效值） 4s Short-time withstand current (rms) |
kA | 25,31.5 | |
|
額定絕緣水平 Rated insulation level |
雷電沖擊耐壓 Rated lighting impulse withstand voltage |
kV | 185 |
|
主回路1min工頻耐壓 Rated power frequency withstand voltage(lmin) |
95 | ||
| 額定頻率Rated frequency | Hz | 95 | |
| 額定操作順序Rated operating sequences | O-0.3s-CO-180s-CO | ||
| 機械壽命Mechanical endurance | 次times | 10000 | |
| 合閘時間Closingtime | ms | 50~100 | |
| 分閘時間Openingtime | ms | 35~60 | |

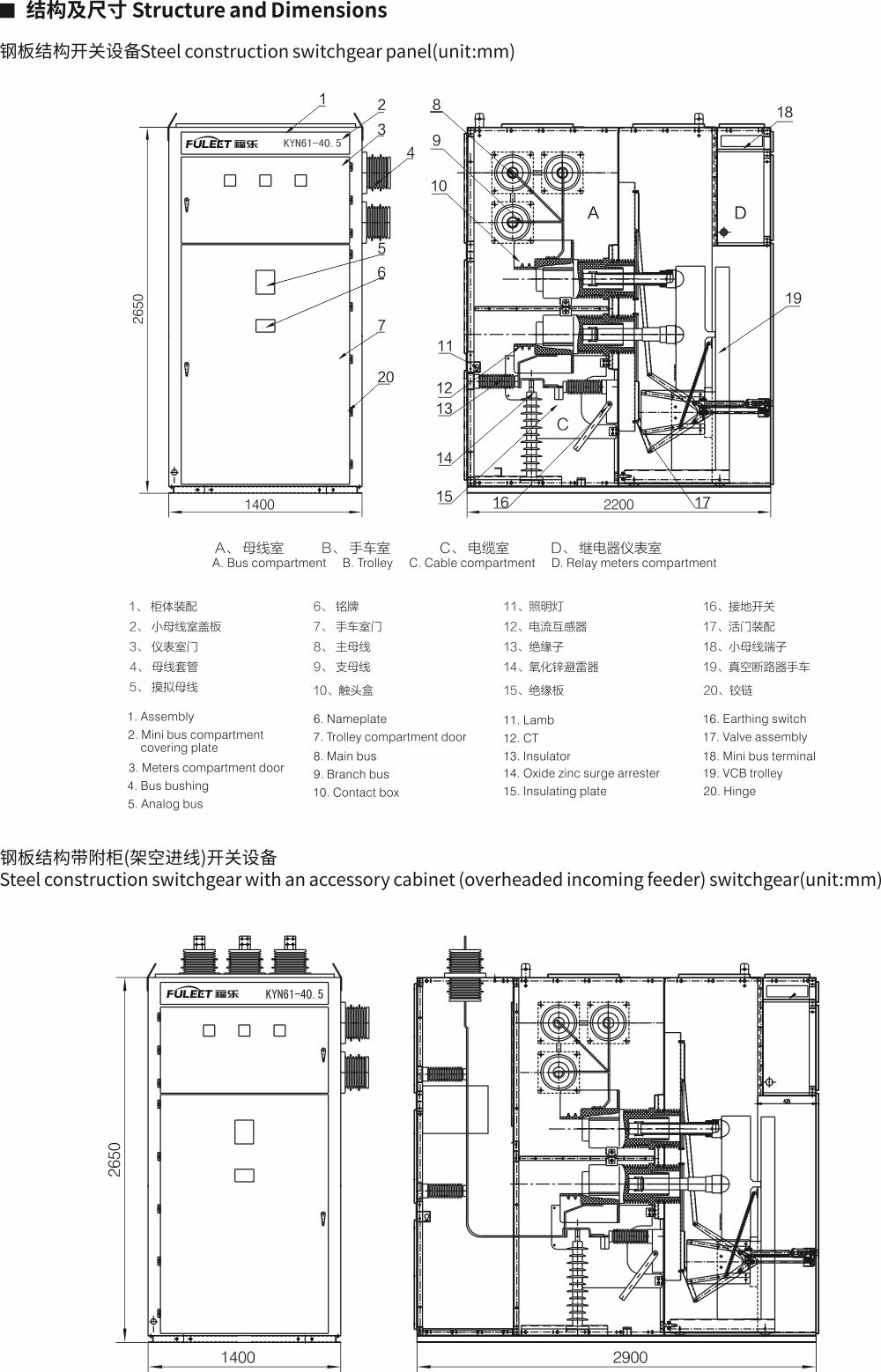

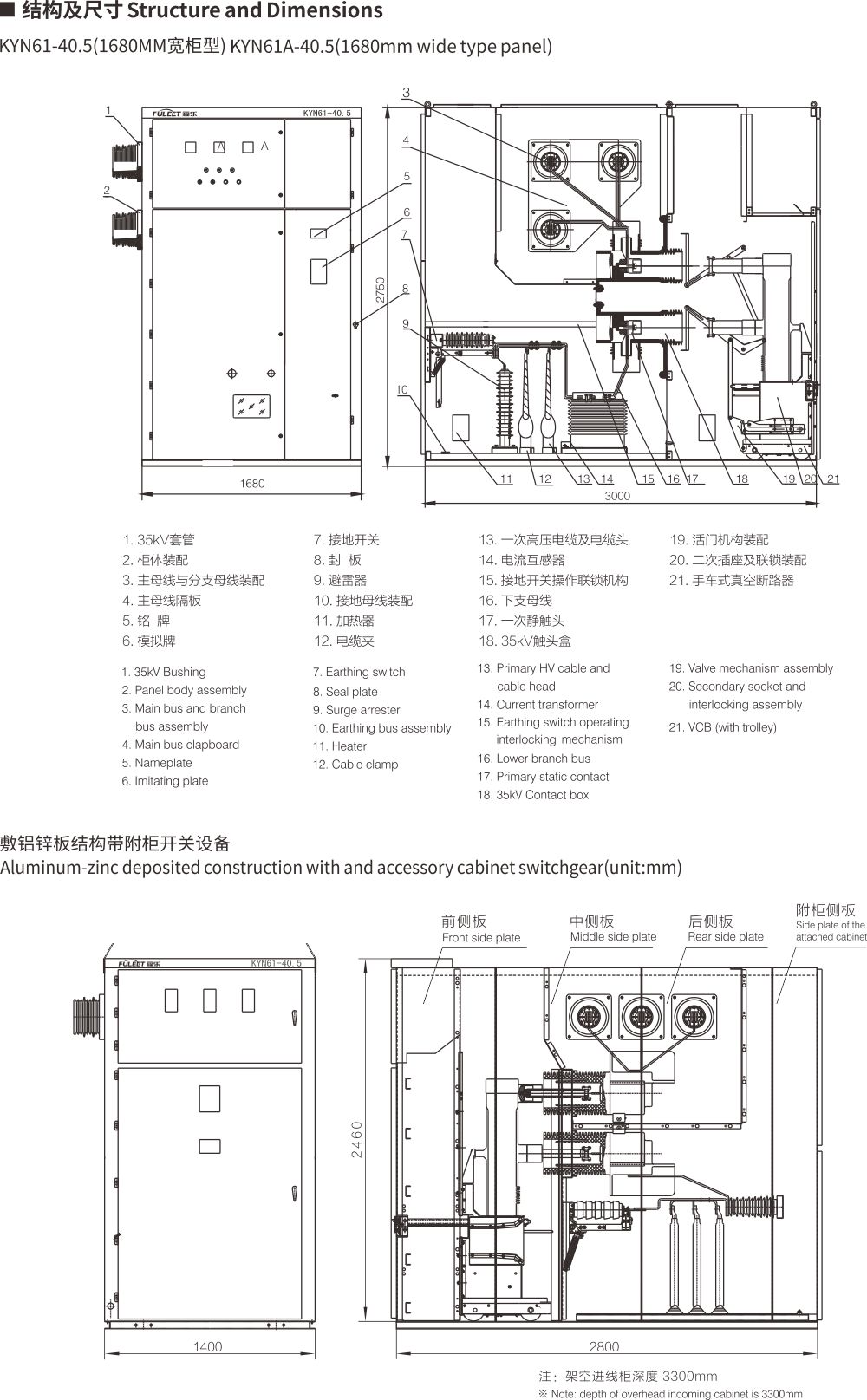

外形尺寸
