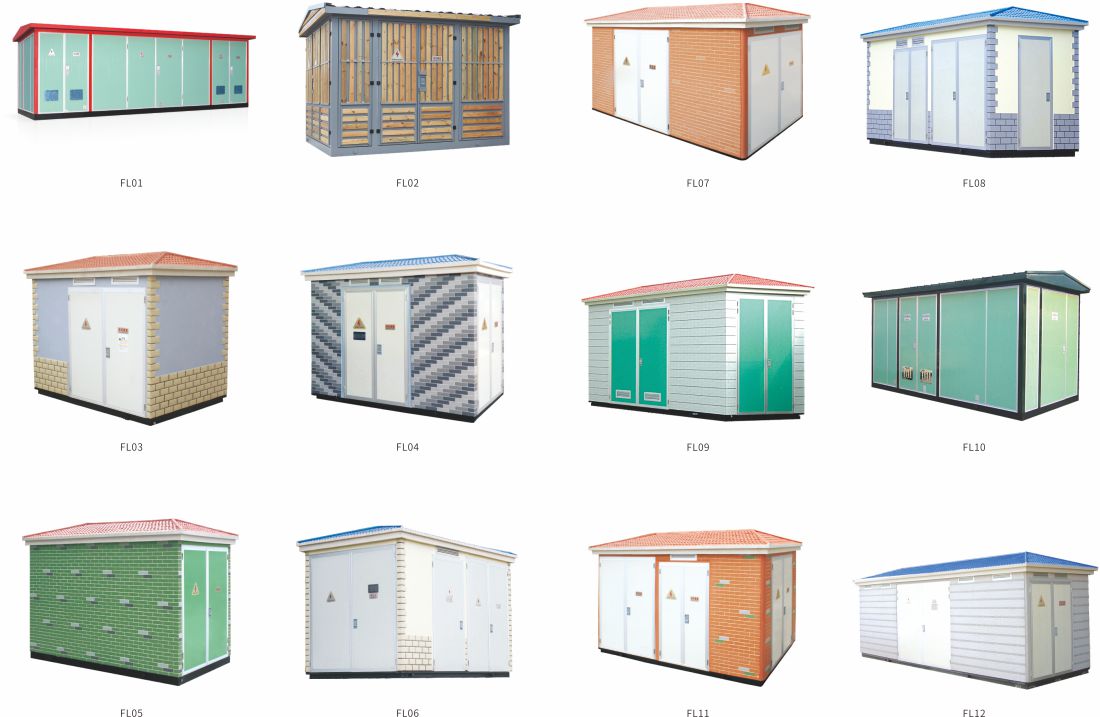

產品概述

本產品適用于城市公共配電、路燈配電、工礦企業、市區建筑、住宅小區、油田碼頭、賓館、公園及工地施工等，可實現環網或終端型供電方式。

本產品符合下列標準:

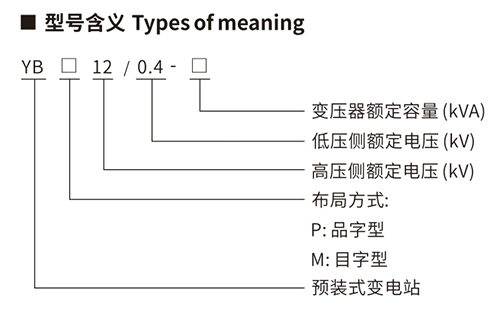

型號及特點

正常使用條件
● 環境溫度:上限+40°C，下限-15°C(特殊工藝下，可達-45°C);
● 海拔高度不超過2500m (特殊工藝下，可達4000m);
● 空氣相對濕度:日平均值不大于95%，月平均值不大于90%;
● 地震烈度不超過8度;
● 不適用于有腐蝕性或可燃性氣體、水蒸氣等明顯污染的場所。
● 注:超出上述正常使用條件時，用戶可與制造廠協商確定。

結構特點

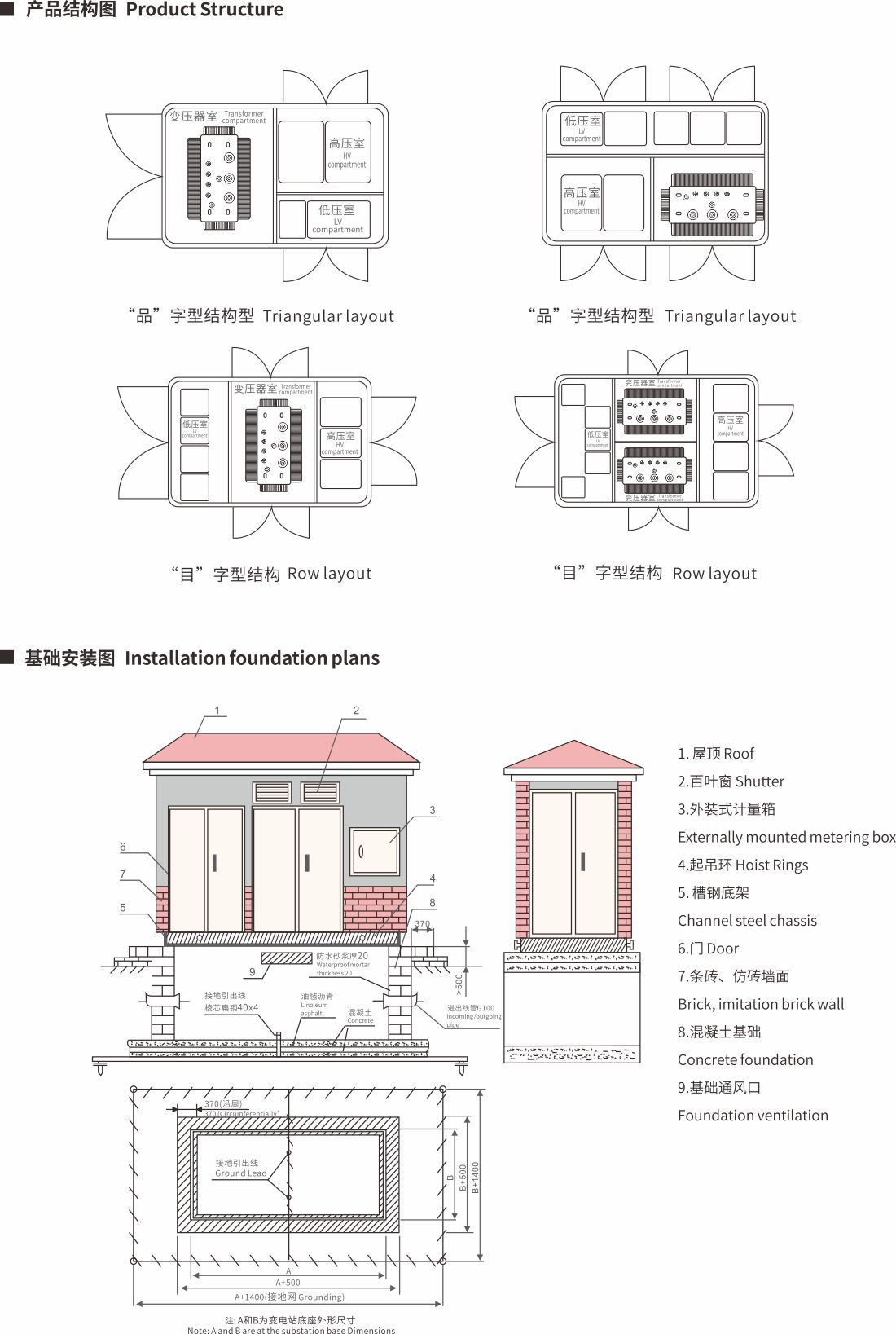

● 本變電站由高壓室、變壓器室和低壓室組成，可布置成目字型或品字型;
● 具有終端，環網或雙電源供電方式;
● 可做成單臺或雙臺變壓器的供電方案;
● 可選擇油浸電力變壓器和干式電力變壓器:
● 箱體設有足夠的自然通風口和隔熱措施，可保證所有電器設備正常運行(如用戶需求可采用強制冷卻);
● “五防”功能齊全，操作維護方便，運行安全可靠;
● 外殼材料為不銹鋼、鋁合金、冷軋板、彩鋼復合板非金屬或兩者的組合，耐老化、阻燃、防腐防水、防塵、具備長期戶外使用條件;
● 體積小、重量輕、外型美觀與環境協調;
● 當選用SF6負荷開關柜時，箱變整體尺寸小，更適用于小區建設，路燈工程改造;
● 高壓環網柜內可裝配網自動化終端(RTU)實現短路及單相地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。

高壓側

預裝式變電站高壓一般采用負荷開關一熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級;熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大。對于800kVA以上的變壓器，可選用ZN12，ZN28，VS1等真空斷路器保護。
低壓側

低壓側主開關采用萬能式或智能型斷路器，出線開關選用新型塑殼式開關體積小、飛弧短，出線靈活，智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選擇。
變壓器

預裝式變電站選用低損耗、油浸式、全密封S13、S20、S22系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，變壓器可方便地進出。

技術參數

外形尺寸
